Резцедержатели с цилиндрическим хвостовиком для токарных станков с ЧПУ Ф50
Резцедержатели предназначены для закрепления призматических резцов сечением
-32х32 и 25х25 — для резцедержателей с хвостовиком 50 мм,
а также для закрепления инструмента с цилиндрическими и коническими хвостовиками.
Хвостовик резцедержателя соответствует ГОСТ 24900 и DIN 69880.
Размеры и технические характеристики
|
Радиальный
|
Радиальный
|
|
Осевой
|
Осевой
|
|
Для инструмента с цилиндрическим хвостовиком
|
Для борштанг
|
|

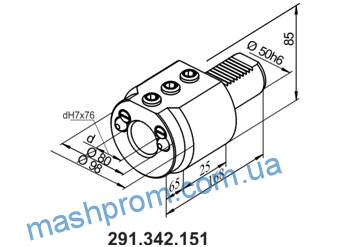

Для инструмента с цилиндрическим хвостовиком
|
| Обозначение |
d |
| 291.342.151 |
32 |
| -01 |
25 |
| -02 |
20 |
|
