Пневмораспределители трехлинейные сдвоенные с односторонним электропневматическим управлением, пневматическим возвратом и ручным дублированием управления предназначены для изменения потока сжатого воздуха в пневмоприводах кузнечно-прессовых и других машин, имеющих одноручные, двуручные или педальные системы управления.





Параметр	Данные
	3МП-16М (У71-22)	3МП-25М (У71-24)	3МП-40М (У71-26)
Условный проход, мм	16	25	40
Присоединительная резьба
вход D выход D1	К 1/2″ К 3/4″	К1″ К1 1/4″	К1 1/2″ К 2″
Номинальное давление, МПа (кгс/см2)	1,0 (10,0)	1,0 (10,0)	1,0 (10,0)
Минимальное давление, МПа (кгс/см2)	0,25 (2,5)	0,25 (2,5)	0,25 (2,5)
Пропускная способность пневматической линии «вход-выход», Kv, м3/ч, не менее	6,5	11,5	22
Пропускная способность пневматической линии «выход-атмосфера», Kv, м3/ч, не менее	12,5	18	30
Время включения при давлении 0,63 МПа, с	0,6	0,06	0,06
Время выключения при давлении 0,63 МПа, с	0,08	0,08	0,12
Общая утечка из полостей распределителя, см3/мин, не более	1000	1000	1000
Максимальное число срабатываний при давлении 0,63 МПа, мин-1	100	90	70
Электрическое напряжение постоянного тока, В	24±2,4 110±11	24±2,4 110±11	24±2,4 110±11
Потребляемая мощность, Вт, не более	20	20	20
Средняя наработка до отказа, циклов, не менее	1 х 106	1 х 106	1 х 106
Полный средний ресурс, циклов, не менее	2 х 106	2 х 106	2 х 106
Масса, кг, не более	7,0	6,9	12,5
Рассогласование сигналов управления, с, не более	0,5	0,5	0,5

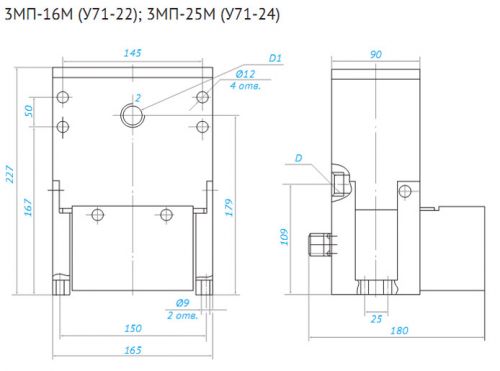

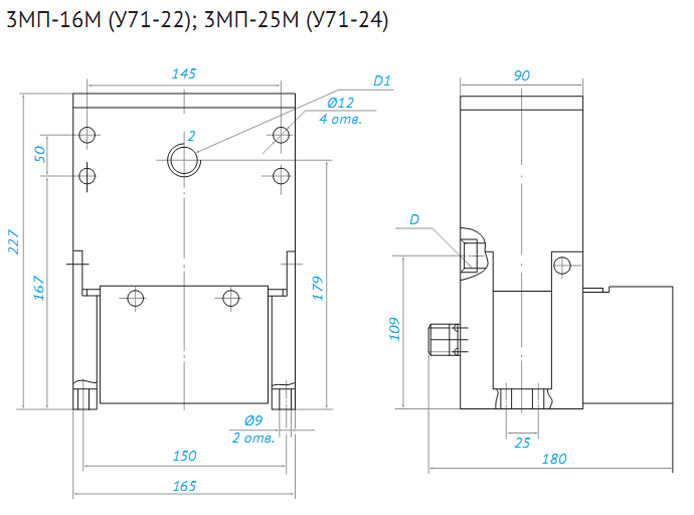

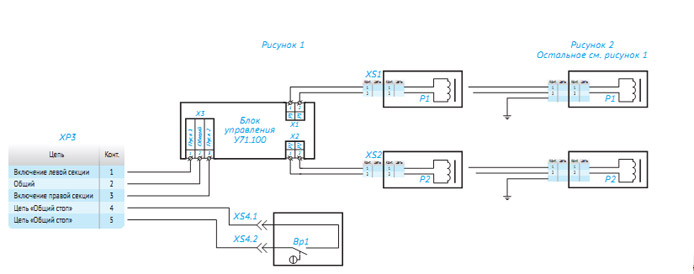

Схема электрическая принципиальная 3МП-16М; 3МП-25М



Поз.обозн.	Наименование	Кол.	Рис.	Примечание
XS1, XS2	Разъем П-Р33/2.5.22.000	2	1,2
Р1, Р2	Пневмораспределитель П-ЭПР3.612М УХЛ4 ТУ У 00223800.017-96	2	1	-24В
	Пневмораспределитель П-ЭПР3.612М УХЛ4 ТУ У 00223800.017-96		2	-110В
ХР3	Вилка ШР 20 П5 НШ 10б РО 364.028 ТУ-77	1	1,2
XS4.1, XS4.2	Гнездо 203612 ОСТ 37.003.032-88	2	1,2
Вр1	Датчик давления ММ-125Дм	1	1,2

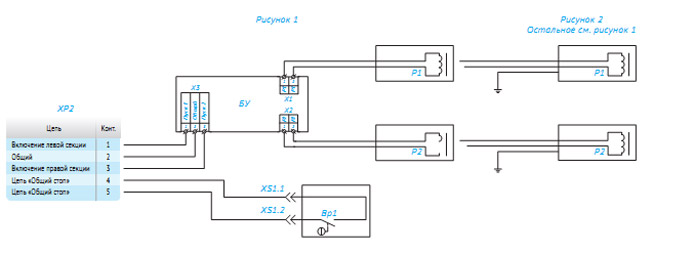

Схема электрическая принципиальная 3МП-40М



Поз.обозн. Наименование Кол. Рис. Примечание Р1, Р2 Пневмораспределитель П-РЭ 3/2.5 7312М УХЛ4 ТУ У 00223800.016-96 2 1 -24В Пневмораспределитель П-РЭ 3/2.5 7315 УХЛ4 ТУ У 0023800.016-96 2 -110В ХР2 Вилка ШР 20 П5 НШ 10б РО 364.028 ТУ-77 1 1,2   БУ Блок управления У71.100 1 1 -24В Блок управления У71.100-01 2 -110В XS1.1, XS1.2 Гнездо 203612 ОСТ 37.003.032-88 2 1,2   Вр1 Датчик давления ММ-125Дм 1 1,2

Обозначение Рис. У71.26.000 1 У71.26.000-01 2

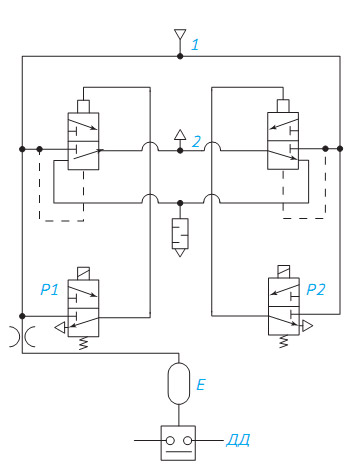

Схема пневматическая 3МП-16М (У71-22) ; 3МП-25М ( У71-24) Поз.обозн. Наименование Кол. Примечание Р1, Р2 Распределитель П-ЭПР3.612М УХЛ4 2 -24В Р1, Р2 Распределитель П-ЭПР3.615 УХЛ4 2 -110В ДД Датчик давления ММ-125 1

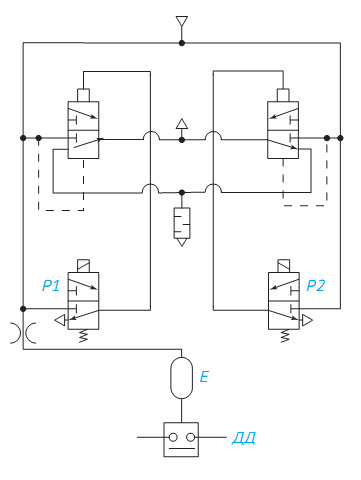

Схема пневматическая
3МП-40М ( У71-26))

Поз.обозн.	Наименование	Кол.	Примечание
Р1, Р2	Распределитель П-РЭ3/2,5.7312М УХЛ4	2	-24В
Р1, Р2	Распределитель П-РЭ3.615 УХЛ4	2	-110В
ДД	Датчик давления ММ-125	1
