Перечень кулачков выпускаемых патронов
|
Модель
патрона
|
Основной кулачок
|
Накладные кулачки
|
|
|
Незакаленный
|
закаленный
|
||
|
Патроны токарные клиновые двух- и трехкулачковые механизированные
|
|||
|
Ф 200
|
|||
|
7102-0021М-1-2
|
7102-0071У-1-2/002М
|
7102-0071У-1-2/005М
|
7102-0071У-1-2/003М
|
|
7102-0070М-1-2
|
|||
|
7102-0071М-1-2
|
|||
|
7102-0075М-1-2
|
|||
|
Ф 250
|
|||
|
7102-0027М-1-2
|
7102-0073У-1-2/004М
|
7102-0073У-1-2/007М
|
ПКВ-250 Ф8.95/006М
|
|
7102-0072М-1-2
|
|||
|
7102-0073М-1-2
|
|||
|
7102-0076М-1-2
|
|||
|
7102-0077М-1-2
|
|||
|
7102-0078М-1-2
|
|||
|
Ф 315
|
|||
|
7102-0080М-1-2
|
7102-0080У-1-2/002М
|
7102-0088У-1-2/007М
|
ПКВ-400 Ф11.93/006М
|
|
7102-0081М-1-2
|
|||
|
Ф 400
|
|||
|
7102-0085М-1-2
|
7102-0088У-1-2/004М
|
7102-0088У-1-2/007М
|
ПКВ-400 Ф11.93/006М
|
|
7102-0086М-1-2
|
|||
|
7102-0087М-1-2
|
|||
|
7102-0088М-1-2
|
|||

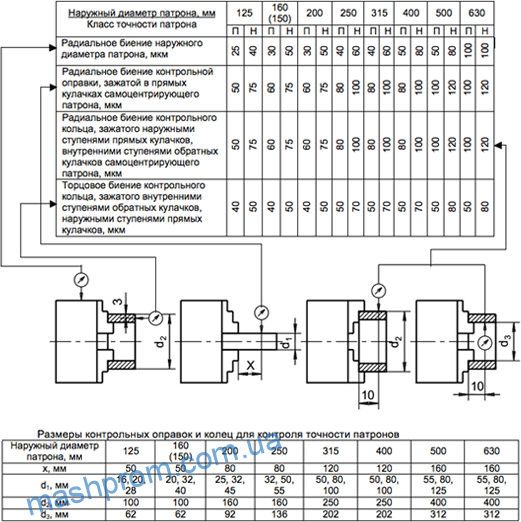

Нормы точности патронов ГОСТ1654-86
|
Наименование параметров
|
Обозначение патрона 7102-
|
||||||||||||||||||||
|
-0070М
|
-0071М
|
-0075М
|
-0072М
|
-0073М
|
-0076М
|
-0077М
|
-0078М
|
-0080М
|
-0081М
|
-0085М
|
-0086М
|
-0087М
|
-0088М
|
||||||||
|
Наружный диаметр патрона D, мм
|
200
|
250
|
315
|
400
|
|||||||||||||||||
|
Исполнение по креплению
|
1
|
2
|
3
|
1
|
2
|
3
|
2
|
3
|
2
|
3
|
2
|
3
|
2
|
3
|
|||||||
|
Высота патрона L, мм
|
90
|
96
|
90
|
96
|
125
|
||||||||||||||||
|
Высота патрона до основного кулачка L1, мм
|
95
|
101
|
96
|
101
|
128
|
||||||||||||||||
|
Диаметр зажимаемых поверхностей, мм
|
15-200
|
15-250
|
30-315
|
30-400
|
|||||||||||||||||
|
Ход кулачка Н, мм
|
6,7
|
8,0
|
10,0
|
||||||||||||||||||
|
Допустимая частота вращения патрона, мин-1
|
4500
|
4000
|
3000
|
||||||||||||||||||
|
Диаметр присоединительного пояска D1, мм
|
165
|
—
|
210
|
—
|
|||||||||||||||||
|
Условный размер присоединительного конуса
|
ГОСТ 12593
(DIN 55027)
|
—
|
—
|
6
|
—
|
—
|
8
|
—
|
6
|
—
|
8
|
—
|
8
|
—
|
11
|
||||||
|
ГОСТ 12595
(DIN 55026)
|
—
|
6
|
—
|
—
|
8
|
—
|
6
|
—
|
8
|
—
|
8
|
—
|
11
|
—
|
|||||||
|
Наружный диаметр конуса D3, мм
|
—
|
106,375
|
—
|
139,719
|
106,375
|
139,719
|
196,869
|
||||||||||||||
|
Глубина конуса l1, мм
|
—
|
14
|
—
|
16
|
14
|
16
|
18
|
||||||||||||||
|
Диаметр расположения крепежных отверстий D2, мм
|
133,4
|
171,4
|
133,4
|
171,4
|
235,0
|
||||||||||||||||
|
Диаметр крепежных отверстий
|
d1, мм
|
14
|
—
|
—
|
18
|
—
|
—
|
—
|
—
|
—
|
—
|
—
|
—
|
—
|
—
|
||||||
|
d2
|
—
|
—
|
М12
|
—
|
—
|
М16
|
—
|
М12
|
—
|
М16
|
—
|
М16
|
—
|
М20
|
|||||||
|
d3, мм
|
—
|
14
|
—
|
—
|
18
|
—
|
14
|
—
|
18
|
—
|
18
|
—
|
22
|
—
|
|||||||
|
Количество крепежных отверстий, n
|
6
|
6
|
4
|
6
|
6
|
4
|
6
|
4
|
6
|
4
|
6
|
4
|
6
|
6
|
|||||||
|
Размер резьбы тяги d, мм
|
М20
|
М24
|
М27
|
||||||||||||||||||
|
Ширина сухаря b, мм
|
17
|
20
|
25
|
||||||||||||||||||
|
Резьба для крепления накладных кулачков m
|
М12
|
М16
|
М20
|
||||||||||||||||||
|
Шаг зубчатого зацепления на кулачках, мм
|
1,5875х90°
|
||||||||||||||||||||
|
Ход штока К, мм
|
25
|
30
|
32
|
40
|
38
|
||||||||||||||||
|
Максимальное усилие, передаваемое приводом, даН
|
4500
|
6500
|
8000
|
9500
|
|||||||||||||||||
|
Суммарная сила зажима в кулачках, даН
|
10000
|
15000
|
20000
|
26000
|
|||||||||||||||||
|
Масса патрона, кг
|
20
|
36
|
70
|
113
|
|||||||||||||||||
